Vị trí và tiêu chuẩn lắp đặt cục nóng điều hòa trung tâm

Cục nóng điều hòa trung tâm là bộ phận quyết định khả năng làm lạnh, độ bền và mức tiêu thụ điện của cả hệ thống. Vì vậy, việc lựa chọn đúng vị trí và tuân thủ tiêu chuẩn lắp đặt là yếu tố bắt buộc để dàn nóng hoạt động ổn định, giải nhiệt tốt và hạn chế sự cố. Hãy cùng Panasonic Việt Nam tìm hiểu rõ hơn về dàn nóng hệ thống điều hòa trung tâm nhé!

1. Cục nóng điều hòa trung tâm là gì?

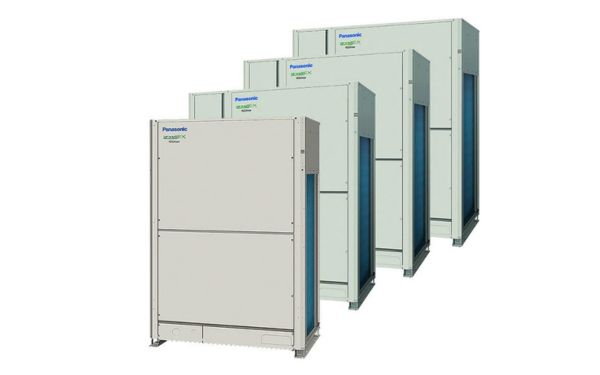

Cục nóng điều hòa trung tâm (hay dàn nóng VRV/VRF) là bộ phận đặt ngoài trời, đảm nhiệm việc trao đổi và thải nhiệt ra môi trường để duy trì quá trình làm lạnh cho toàn bộ hệ thống. Đây được xem là “trái tim” của hệ thống điều hòa tổng, giúp thiết bị vận hành ổn định và đạt hiệu suất tối ưu. Điểm nổi bật của cục nóng trung tâm nằm ở khả năng kết nối linh hoạt lên tới 64 dàn lạnh (dàn lạnh âm trần cassette, dàn lạnh giấu trần nối ống gió, dàn lạnh áp trần, dàn lạnh treo tường, dàn lạnh đặt sàn) . Nhờ đó, hệ thống có thể phục vụ nhiều không gian cùng lúc, khác với mọi dòng điều hòa dân dụng thông thường.

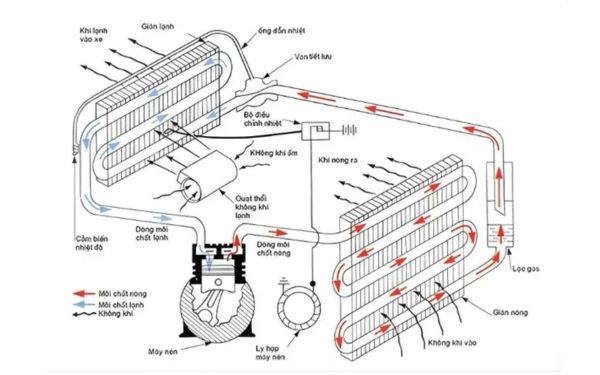

2. Nguyên lý hoạt động của cục nóng điều hòa tổng

Cục nóng điều hòa trung tâm vận hành theo chu trình nén hơi nhiệt động lực học, gồm bốn giai đoạn liên tiếp. Chu trình này giúp môi chất lạnh liên tục hấp thụ và thải nhiệt, đảm bảo hệ thống làm mát hiệu quả.

2.1. Giai đoạn nén

Máy nén hút hơi môi chất R410A ở trạng thái áp suất thấp từ cục lạnh, sau đó nén lên áp suất cao từ 20-30 bar. Quá trình nén này làm tăng nhiệt độ môi chất gas lên 80-100°C, tạo ra năng lượng cần thiết cho các giai đoạn tiếp theo.

2.2. Giai đoạn ngưng tụ

Hơi nóng áp suất cao được dẫn qua dàn ngưng tụ, nơi quạt thổi gió với lưu lượng từ 191-257m³/phút tùy theo model. Tại đây, môi chất giải phóng nhiệt ra môi trường và chuyển từ hơi sang lỏng ở nhiệt độ khoảng 40-50°C.

2.3. Giai đoạn tiết lưu

Môi chất lỏng áp suất cao được dẫn qua van tiết lưu (EEV), làm giảm áp suất xuống chỉ 5–7 bar. Nhờ đó, nhiệt độ môi chất giảm mạnh xuống khoảng -5°C đến 0°C, chuẩn bị cho quá trình hấp thụ nhiệt trong phòng.

2.4. Giai đoạn bay hơi

Môi chất lạnh áp suất thấp đi vào dàn lạnh, hấp thụ nhiệt từ không khí trong phòng và chuyển pha từ lỏng sang hơi. Sau đó, hơi lạnh quay lại máy nén để bắt đầu chu trình mới.

Xem thêm: Giải đáp thắc mắc: Tại sao cục nóng điều hòa không chạy?

3. Vai trò chính của cục nóng điều hòa trung tâm

• Trao đổi và thải nhiệt: Đây là nhiệm vụ quan trọng nhất của cục nóng. Bộ phận này tiếp nhận môi chất đã hấp thụ nhiệt từ dàn lạnh, sau đó thải nhiệt ra môi trường để môi chất ngưng tụ thành dạng lỏng và quay trở lại chu trình làm mát.
• Duy trì hoạt động ổn định: Bên trong cục nóng có quạt và máy nén. Chúng đảm bảo quá trình làm lạnh diễn ra liên tục, giúp hệ thống vận hành ổn định, hạn chế rung ồn và tránh quá tải.
• Tối ưu công suất và tiết kiệm năng lượng: Khi cục nóng được bố trí đúng tiêu chuẩn và tản nhiệt tốt, máy nén không phải hoạt động quá sức. Điều này giúp hệ thống đạt hiệu suất cao hơn, giảm đáng kể mức điện năng tiêu thụ và tăng tuổi thọ thiết bị.

Xem thêm: Tìm hiểu hệ số không đồng thời của điều hòa trung tâm

4. Cách chọn vị trí lắp đặt dàn nóng điều hòa trung tâm thích hợp

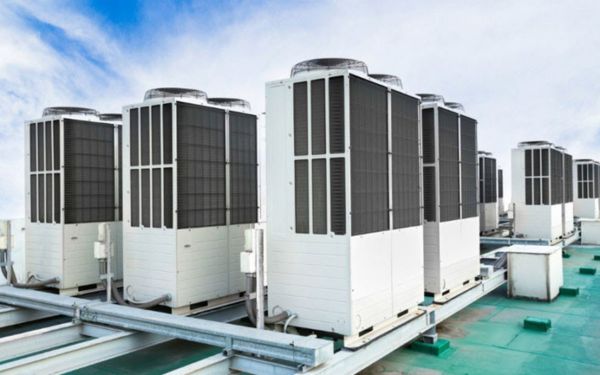

Vị trí lắp đặt cục nóng điều hòa trung tâm phải đáp ứng đồng thời ba yêu cầu quan trọng: thuận tiện kết nối với dàn lạnh, đảm bảo tính thẩm mỹ và dễ dàng tiếp cận để bảo dưỡng. Vì vậy, các vị trí thường được ưu tiên bố trí dàn nóng gồm sân thượng, tầng mái, sân sau hoặc khu vực ban công kỹ thuật. Ngoài ra, theo khuyến nghị từ các chuyên gia kỹ thuật của Cơ điện Tân Việt, vị trí lắp đặt cục nóng điều hòa trung tầm cũng cần đặc biệt chú ý các tiêu chí sau:

• Đảm bảo khoảng cách và độ chênh lệch phù hợp với dàn lạnh: Việc tuân thủ đúng tiêu chuẩn kỹ thuật giúp tối ưu quá trình trao đổi nhiệt và giảm hao tổn trên đường ống.

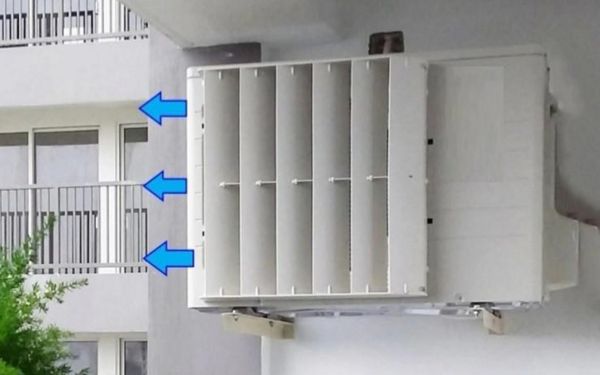

• Không gian phải thông thoáng, có lưu thông gió tốt: Điều này giúp cục nóng tản nhiệt hiệu quả và tránh hiện tượng quẫn nhiệt. Nói dễ hiểu, quẫn nhiệt xảy ra khi hơi nóng không thoát ra được mà bị hút ngược lại vào dàn nóng, khiến máy hoạt động kém hiệu quả. Tình trạng này thường gặp khi cục nóng đặt sát tường, nằm trong không gian kín hoặc thiếu gió lưu thông (hốc tường, giếng trời hẹp,…).
• Tránh khu vực có nắng gắt, gió mạnh hoặc nhiều bụi: Ánh nắng trực tiếp, bụi bẩn hoặc gió lớn đều có thể ảnh hưởng đến khả năng tản nhiệt cũng như làm giảm tuổi thọ thiết bị.

5. Các lưu ý khí lắp đặt cục nóng điều hòa VRV/VRF

Khi tiến hành lắp đặt cục nóng điều hòa trung tâm, gia chủ cần lưu ý những điều quan trọng sau:

• Lắp đặt cục nóng điều hòa trung tâm trên bề mặt vững chắc, tránh bị rung lắc trong quá trình vận hành. Nếu lắp đặt ở ban công hoặc tầng thường, cần phải kiểm tra kỹ khả năng chịu tại của bề mặt, đồng thời sử dụng chân đế hoặc khung đỡ để cố định dàn nóng.
• Tránh tiếp xúc gần với các nguồn nhiệt lớn như lò sưởi, máy phát điện hoặc các thiết bị tỏa nhiệt khác. Điều này có thể làm gia tăng nhiệt độ môi trường xung quanh, khiến máy nén phải chịu áp lực lớn, hiệu suất làm mát của cả hệ thống bị giảm.
• Cần đảm bảo hệ thống dây điện và nguồn điện cung cấp cho thiết bị đúng kỹ thuật, tránh nguy cơ quá tải hoặc chập điện, cháy nổ. Tốt nhất là nên sử dụng ổ cắm riêng cho cục nóng và trang bị những thiết bị bảo vệ như cầu dao tự động.

Khi lắp đặt cục nóng điều hòa trung tâm, việc tuân thủ các tiêu chuẩn kỹ thuật và quy định xây dựng là vô cùng quan trọng để đảm bảo an toàn, hiệu suất vận hành và tránh rủi ro pháp lý. Các tiêu chuẩn này bao gồm an toàn xây dựng, an toàn điện, bảo vệ môi trường và các yêu cầu về khoảng cách, thông gió, tải trọng bề mặt.

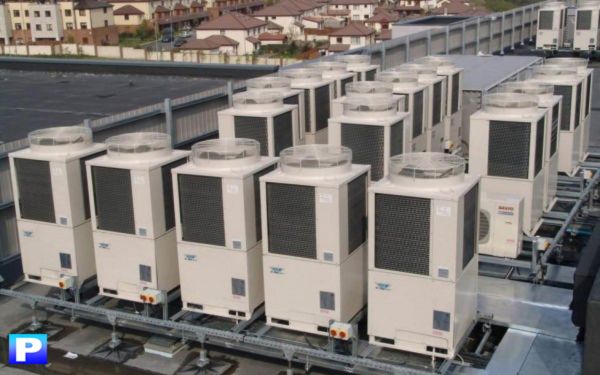

Để đảm bảo cục nóng được lắp đặt chính xác theo tiêu chuẩn, đội ngũ thi công giàu kinh nghiệm là yếu tố then chốt. Các kỹ sư và kỹ thuật viên chuyên nghiệp sẽ tính toán khoảng cách, độ cao, bố trí bệ đỡ, hệ thống dây điện và kiểm tra khả năng tản nhiệt. Bạn có thể tham khảo các đơn vị phân phối, thi công và lắp đặt uy tín như Cơ điện Tân Việt, với kinh nghiệm dày dặn, đội ngũ nhân viên chuyên nghiệp và giá cả cạnh tranh trên thị trường.

Bài viết trên đã giúp bạn hiểu rõ hơn về vai trò, vị trí, tiêu chuẩn và các lưu ý khi lắp đặt cục nóng điều hòa trung tâm. Việc lựa chọn vị trí hợp lý, tuân thủ các tiêu chuẩn kỹ thuật và bảo dưỡng định kỳ sẽ giúp hệ thống hoạt động ổn định, đạt hiệu suất cao, tiết kiệm điện và kéo dài tuổi thọ thiết bị. Nếu bạn đang quan tâm đến điều hòa trung tâm nói riêng hay các giải pháp làm mát nói chung, hãy liên hệ ngay cho chúng tôi qua Hotline 0969 783 852 để được tư vấn và báo giá hoàn toàn miễn phí.
