Bảng tổng hợp kích thước miệng gió điều hòa âm trần mới nhất
Cửa gió điều hòa là bộ phận quan trọng giúp phân phối và thu hồi không khí trong hệ thống làm lạnh, đảm bảo luồng gió lưu thông ổn định và nhiệt độ trong phòng luôn dễ chịu. Việc lựa chọn đúng kích thước miệng gió điều hòa âm trần vừa giúp tăng hiệu suất làm mát, vừa đảm bảo tính thẩm mỹ cho không gian. Bài viết dưới đây sẽ cung cấp bảng tổng hợp kích thước miệng gió điều hòa âm trần mới nhất, kèm hướng dẫn chọn loại phù hợp cho từng công trình.
1. Cửa gió điều hòa là gì?
Cửa gió điều hòa (hay còn gọi là miệng gió điều hòa) là bộ phận quan trọng trong hệ thống điều hòa không khí, có nhiệm vụ phân phối luồng khí lạnh hoặc khí nóng ra không gian và thu hồi khí hồi về dàn lạnh để tiếp tục tuần hoàn.
Tùy vào từng hệ thống như điều hòa âm trần, nối ống gió hay trung tâm VRV/VRF thì cửa gió điều hòa sẽ có hình dạng, kích thước và chất liệu khác nhau nhằm đáp ứng yêu cầu kỹ thuật và thẩm mỹ của từng công trình.
Thiết kế của cửa gió ảnh hưởng trực tiếp đến hiệu quả làm lạnh, hướng gió và độ ồn của hệ thống. Vì vậy, việc hiểu rõ cấu tạo và chức năng của cửa gió điều hòa sẽ giúp bạn chọn được loại phù hợp nhất cho nhu cầu sử dụng và đảm bảo luồng không khí luôn được lưu thông tối ưu.
2. Tổng hợp kích thước miệng gió của điều hòa âm trần
Kích thước miệng gió điều hòa âm trần được thiết kế linh hoạt, tùy theo loại máy, diện tích không gian và yêu cầu kiến trúc của công trình. Dưới đây là các kích thước cửa gió điều hòa âm trần phổ biến hiện nay mà bạn có thể tham khảo:
| Loại cửa gió | Đặc điểm | Kích thước phổ biến (mm) |
| Miệng gió nan bầu dục | Nan cong hình bầu dục, tính thẩm mỹ cao, luồng gió nhẹ và đều | 300×300 ~ 1000×500 |
| Miệng gió khe dài (linear) | Dạng khe mảnh, có thể ghép nối tạo thành dải dài liên tục | 460×260 ~ 1060×260 |
| Miệng gió khuếch tán vuông | Mặt vuông nhiều lớp nan, giúp phân tán gió đồng đều ra bốn hướng | 200×200 ~ 600×600 |
| Miệng gió khuếch tán tròn | Thiết kế tròn đồng tâm, phân phối khí 360°, phù hợp trần cao | Ø250 ~ Ø750 |
| Miệng gió tròn | Kiểu dáng đơn giản, có thể kèm lưới chắn bụi hoặc côn trùng | Ø250 ~ Ø750 |
| Miệng gió nan Z (louver) | Nan nghiêng hình chữ Z, chống mưa tốt, dùng cho vị trí thoát gió ngoài trời | 300×150 ~ 1000×500 |
| Miệng gió có lưới lọc bụi | Tích hợp lưới lọc bên trong, ngăn bụi – côn trùng, dễ tháo vệ sinh | 300×300 ~ 600×400 |
2.1. Kích thước cửa gió điều hòa âm trần nan bầu dục
Hình dáng: Cửa gió điều hòa âm trần nan bầu dục có thiết kế dạng dài, các nan gió uốn cong nhẹ theo hình bầu dục, tạo cảm giác mềm mại và thẩm mỹ cao.
Chất liệu: Thường được sản xuất từ nhôm sơn tĩnh điện, thép mạ kẽm hoặc nhựa cao cấp, đảm bảo độ bền và chống ăn mòn tốt.
Ứng dụng: Phù hợp lắp đặt trên trần, vách tường hoặc trực tiếp trên ống gió, được dùng làm cửa gió cấp hoặc cửa gió hồi cho các không gian có kích thước miệng gió lớn như văn phòng, khách sạn, trung tâm thương mại.
| Loại cửa gió | Kích thước phổ biến | Ứng dụng |
| Cửa gió nan bầu dục đơn | 300 × 300 400 × 400 500 × 500 | Loại phổ biến dùng cho cửa cấp gió nhỏ |
| Cửa gió nan bầu dục đôi | 600 × 300 800 × 400 1000 × 500 | Cho phòng lớn, luồng gió mạnh hơn |
| Cửa gió nan bầu dục có lưới lọc | 400 × 200 600 × 300 800 × 400 | Ngăn bụi, côn trùng, dùng nơi cần không khí sạch |
| Cửa gió nan bầu dục có damper (van chỉnh gió) | 500 × 250 600 × 300 800 × 400 | Cho phép điều chỉnh lưu lượng gió linh hoạt |
| Cửa gió nan bầu dục hồi gió | 400 × 400 600 × 600 800 × 800 | Dùng cho hệ thống hồi gió, thường lắp trần hoặc tường |
| Cửa gió nan bầu dục kích thước lớn | 700 × 700 800 × 800 900 × 900 | Dành cho không gian rộng, lưu lượng gió cao |

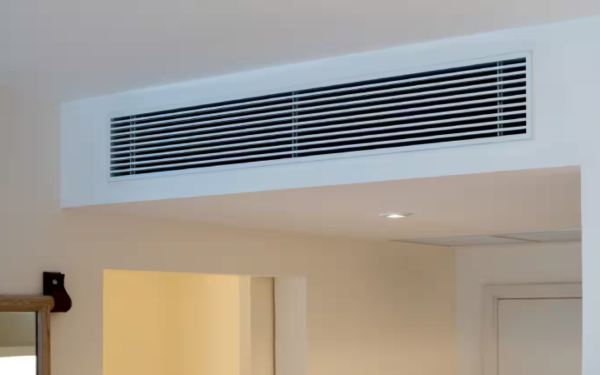

2.2. Kích thước miệng gió âm trần khe dài Linear
Hình dáng: Cửa gió điều hòa âm trần khe dài (Linear) có thiết kế dài, mảnh và hẹp, với các khe gió song song tạo đường nét tinh tế, hiện đại. Loại cửa này thường được lắp liền mạch trên trần, mang lại tính thẩm mỹ cao cho không gian.
Chất liệu: Được sản xuất từ nhôm A6063 – T5 cao cấp, khung dày 1.2mm và nan dày 1.0mm, đảm bảo độ bền, chống ăn mòn và dễ sơn phủ theo màu nội thất.
Ứng dụng: Thường dùng làm cửa gió cấp hoặc hồi, lắp trên trần hoặc vách tường, phù hợp với các công trình hiện đại như văn phòng, khách sạn, biệt thự hoặc trung tâm thương mại.
| Kích thước mặt (D) (mm) | Kích thước cổ (W) (mm) | Kích thước hộp gió (A) (mm) | Kích thước lỗ trần (B) (mm) |
| 460 × 260 | 400 × 200 | 410 × 210 | 430 × 230 |
| 660 × 260 | 600 × 200 | 610 × 210 | 630 × 230 |
| 860 × 260 | 800 × 200 | 810 × 210 | 830 × 230 |
| 1060 × 260 | 1000 × 200 | 1010 × 210 | 1030 × 230 |

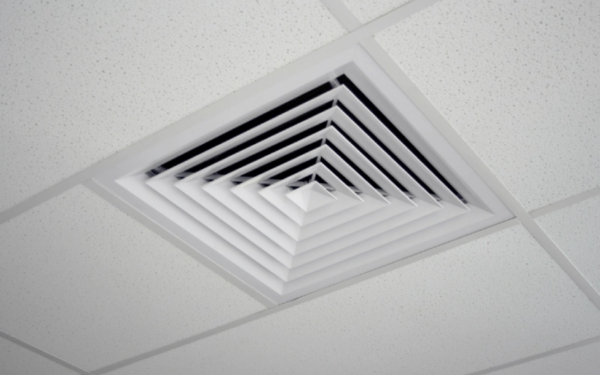

2.3. Kích thước cửa gió điều hòa âm trần khuếch tán
Hình dáng: Cửa gió điều hòa âm trần khuếch tán có thiết kế vuông hoặc tròn, với nhiều lỗ hoặc lớp nan phân tán giúp luồng khí lạnh tỏa đều, tạo cảm giác mát dịu và dễ chịu.
Chất liệu: Được chế tạo từ nhôm, inox hoặc nhựa cao cấp, khung làm bằng nhôm định hình dày 1.0–1.2mm, đảm bảo độ cứng vững, bền màu và thẩm mỹ cao.
Ứng dụng: Phù hợp lắp đặt tại không gian rộng như văn phòng, phòng họp, sảnh lớn hoặc trung tâm thương mại, nơi cần phân bổ không khí đồng đều và êm ái.
| Kích thước mặt (AxB) (mm) | Kích thước cổ cửa (AxB-150mm) (mm) | Kích thước lỗ khoét trần (AxB-50mm) (mm) |
| 600 x 600 | 450 x 450 | 550 x 550 |
| 550 x 550 | 400 x 400 | 500 x 500 |
| 500 x 500 | 350 x 350 | 450 x 450 |
| 450 x 450 | 300 x 300 | 400 x 400 |
| 400 x 400 | 250 x 250 | 350 x 350 |
| 350 x 350 | 200 x 200 | 300 x 300 |
| 300 x 300 | 150 x 150 | 250 x 250 |
| 250 x 250 | 100 x 100 | 200 x 200 |

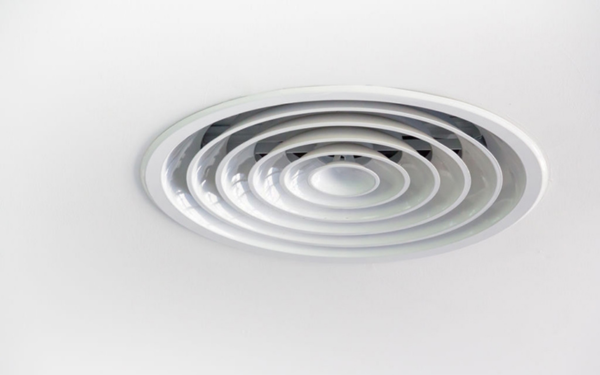

2.4. Kích thước cửa gió tròn điều hòa âm trần
Kiểu dáng: Cửa gió tròn có thiết kế hình tròn với các vòng đồng tâm xếp nối tiếp nhau, tạo điểm nhấn thẩm mỹ và giúp hướng luồng khí tập trung hơn. Phần trung tâm thường lồi hoặc lõm nhẹ, hỗ trợ điều hướng và khuếch tán gió hiệu quả.
Chất liệu: Được sản xuất từ nhôm định hình cao cấp, khung viền ép liền tấm dày 1.2mm, mang lại độ bền chắc và khả năng chống ăn mòn tốt.
Ứng dụng: Phù hợp với khu vực có trần cao hoặc cần luồng khí mạnh, như nhà xưởng, khu công nghiệp, sảnh lớn hoặc hành lang thông gió.
| Kích thước mặt (mm) | Kích thước cổ (mm) | Kích thước ống gió (mm) | Kích thước lỗ trần (mm) |
| 250 | 150 | 160 | 240 |
| 450 | 300 | 410 | 390 |
| 555 | 450 | 460 | 540 |
| 750 | 600 | 610 | 690 |

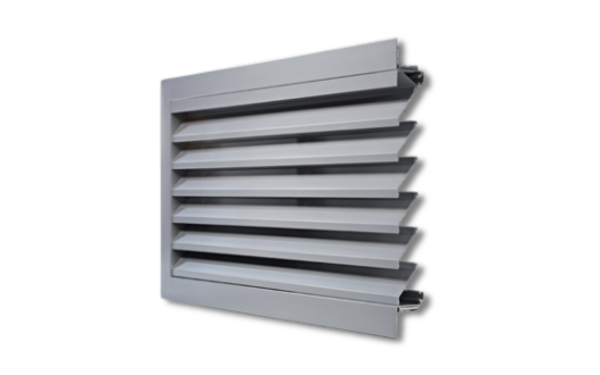

2.5. Kích thước miệng gió nan Z chữ nhật
Miệng gió nan Z (cửa gió Louver) được thiết kế với các nan chéo đặc biệt giúp chắn mưa, cản gió, ngăn bụi bẩn và côn trùng xâm nhập, đồng thời duy trì luồng không khí lưu thông hiệu quả.
Kiểu dáng: Cửa gió có hình chữ nhật, với các nan ngang xếp song song theo hình chữ “Z” nghiêng, tạo góc tối ưu để hướng luồng khí và ngăn nước, bụi lọt vào bên trong. Khung bao quanh giữ cố định các nan, vừa chắc chắn vừa thẩm mỹ gọn gàng.
Chất liệu: Có thể sản xuất từ nhôm, inox hoặc nhựa cao cấp, đảm bảo độ bền, khả năng chống ăn mòn và phù hợp với nhiều môi trường khác nhau.
Ứng dụng: Thường được lắp đặt ngoài trời trong hệ thống thông gió của tòa nhà, nhà xưởng, kho bãi, nơi cần lọc bụi, ngăn mưa và duy trì lưu thông không khí liên tục.
| Kích thước phủ bì cửa nan (mm) | Kích thước cổ (mm) |
| 200 x 200 | 150 x 150 |
| 300 x 200 | 250 x 150 |
| 400 x 200 | 350 x 150 |
| 500 x 200 | 450 x 150 |
| 600 x 200 | 550 x 150 |
| 700 x 200 | 650 x 150 |
| 300 x 300 | 250 x 250 |
| 400 x 300 | 350 x 250 |
| 500 x 300 | 450 x 250 |
| 600 x 300 | 550 x 250 |
| 400 x 400 | 350 x 350 |
| 500 x 400 | 450 x 350 |
| 600 x 400 | 550 x 350 |
| 700 x 400 | 650 x 350 |
| 800 x 400 | 750 x 350 |
| 900 x 400 | 850 x 350 |
| 500 x 500 | 450 x 450 |
| 600 x 500 | 550 x 450 |
Lưu ý: Kích thước phủ bì là kích thước tổng thể của cửa gió. Kích thước cổ là phần kết nối với ống gió.

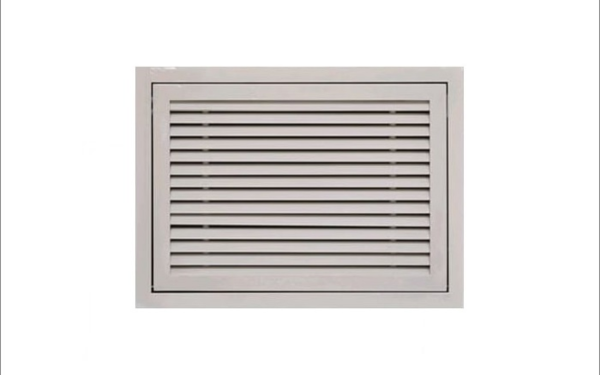

2.6. Kích thước cửa gió lá sách chữ nhật hoặc vuông
Kiểu dáng: Miệng gió lá sách có khung hình vuông hoặc chữ nhật, với các thanh lá sách xếp ngang, song song và nghiêng một góc nhất định để điều hướng luồng không khí hiệu quả.
Chất lượng: Khung thường được làm từ nhôm định hình dày khoảng 0.9 – 1.2 mm, đảm bảo độ cứng cáp, chắc chắn và bền bỉ theo thời gian.
Ứng dụng: Loại miệng gió này thường được lắp trong hệ thống thông gió và điều hòa không khí của tòa nhà, văn phòng, trung tâm thương mại, giúp phân phối khí đều và duy trì không gian thoáng mát.
| Kích thước mặt (mm) | Kích thước cổ (mm) | Kích thước ống gió (mm) | Kích thước lỗ trần (mm) |
| 210 x 210 | 150 x 150 | 160 x 160 | 260 x 260 |
| 285 x 285 | 225 x 225 | 235 x 235 | 335 x 335 |
| 435 x 435 | 300 x 300 | 310 x 310 | 410 x 410 |
| 510 x 510 | 450 x 450 | 460 x 460 | 560 x 560 |
2.7. Kích thước miệng gió 4 hướng thổi
Kiểu dáng: Miệng gió 4 hướng có thiết kế hình vuông, với các lá gió tỏa ra bốn phía từ trung tâm. Cấu trúc nhiều lớp cánh xếp bậc thang tạo thành các hình vuông đồng tâm, giúp phân phối luồng khí đồng đều và hiệu quả.
Chất liệu: Thường được làm từ nhôm định hình hoặc nhựa ABS cao cấp, đảm bảo độ bền, nhẹ và chống ăn mòn.
Ứng dụng: Rất phổ biến trong hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), thường được lắp trên trần nhà tại các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, khách sạn và nhà ở, mang lại luồng khí đồng đều khắp không gian.
| Kích thước mặt (mm) | Kích thước cổ (mm) | Kích thước lỗ khoét trần (mm) |
| 600 x 600 | 450 x 450 | 550 x 550 |
| 550 x 550 | 400 x 400 | 500 x 500 |
| 500 x 500 | 350 x 350 | 450 x 450 |
| 450 x 450 | 300 x 300 | 400 x 400 |
| 400 x 400 | 250 x 250 | 350 x 350 |
| 350 x 350 | 200 x 200 | 300 x 300 |
| 300 x 300 | 150 x 150 | 250 x 250 |
| 250 x 250 | 100 x 100 | 200 x 200 |
3. Tiêu chí lựa chọn kích thước cửa gió điều hòa phù hợp
Để đạt hiệu quả làm mát và phân phối khí tối ưu, việc lựa chọn miệng gió điều hòa có kích thước phù hợp với công trình là điều rất quan trọng. Dưới đây là 3 tiêu chí chính giúp bạn dễ dàng đưa ra quyết định:
3.1.Dựa vào diện tích không gian
Kích thước miệng gió nên được lựa chọn phù hợp với diện tích và chức năng phòng.
- Với các không gian lớn như hội trường, trung tâm thương mại hay văn phòng rộng, nên sử dụng miệng gió khuếch tán hoặc khe Linear kích thước lớn (ví dụ: 600×600 mm hoặc dài 1200 mm) để đảm bảo luồng khí phân bố đều, xa và mạnh.
- Với các phòng nhỏ như phòng ngủ, phòng họp nhỏ, chỉ cần miệng gió nhỏ hơn (kích thước khoảng 300×300 mm) hoặc khe gió hẹp từ 20 mm – 50 mm để tạo luồng khí vừa phải, tránh gió thổi trực tiếp gây khó chịu.
3.2. Dựa trên loại điều hòa và hệ thống sử dụng
Loại điều hòa và thiết kế hệ thống ảnh hưởng trực tiếp đến lưu lượng khí và kích thước cửa gió:
- Điều hòa nối ống gió (âm trần nối ống gió): Yêu cầu miệng gió lớn để hỗ trợ luồng gió mạnh, ổn định. Các loại cửa gió phù hợp gồm cửa gió khuếch tán hoặc khe Linear dài.
- Điều hòa âm trần cassette: Thường tích hợp sẵn hệ thống cửa gió. Nếu cần thêm cửa gió phụ, nên chọn cửa gió nhỏ như cửa gió sọt trứng hoặc cửa gió hoa văn CNC, vừa đảm bảo thẩm mỹ vừa duy trì hiệu quả phân phối khí.
3.3. Dựa trên thiết kế và cấu trúc công trình
Thiết kế không gian cũng quyết định loại miệng gió nên sử dụng:

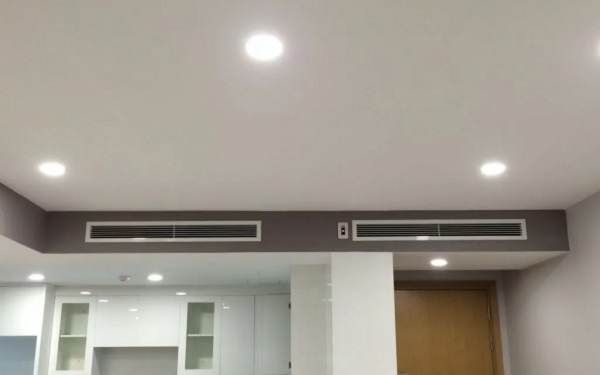

- Không gian hiện đại: Các loại cửa gió khe Linear với kích thước 600×25 mm, 900×50 mm hoặc cửa gió hoa văn CNC không chỉ phân phối khí hiệu quả mà còn tạo điểm nhấn thẩm mỹ.
- Không gian công nghiệp hoặc tối giản: Ưu tiên cửa gió khuếch tán (450×450 mm, 600×600 mm) hoặc nan Z Louver (600×300 mm) để tập trung vào hiệu suất luồng khí, thay vì các yếu tố trang trí.
Bảng tổng hợp kích thước miệng gió điều hòa âm trần trên đây sẽ là nguồn tham khảo đáng tin cậy giúp bạn chọn loại cửa gió phù hợp cho từng công trình. Lựa chọn đúng kích thước không chỉ đảm bảo luồng khí tối ưu, mà còn tôn vinh sự hài hòa và thẩm mỹ cho không gian. Nếu bạn đang cân nhắc giải pháp cửa gió phù hợp, hãy liên hệ ngay với Panasonic qua Hotline 0969 783 852 để nhận tư vấn chuyên nghiệp và hoàn toàn miễn phí.
